Effettuare un controllo di livello sulle acque nere nasconde diverse insidie e complessità che possono influenzare negativamente la qualità della misurazione.
Vediamo in che modo il livello radar FMR20B di Endress+Hauser risolve le problematiche di questo campo applicativo.
Indice:
- Caratteristiche di misura e applicazioni di FMR20B
- Controllo di livello nelle acque nere: un caso studio
- Conclusioni
Le domande più frequenti sulla misura di livello? Ecco le risposte degli esperti Endress+Hauser.
Il Micropilot FMR20B è un sensore radar a spazio libero a 80 GHz, progettato per la misura di livello continua e senza contatto sia nei liquidi che nei solidi sfusi.
In termini applicativi, rappresenta il miglior compromesso qualità-prezzo per le applicazioni di base, risultando eccellente per il controllo di livello per le acque nere.
Di seguito le principali caratteristiche tecniche dello strumento:
| Caratteristica tecnica | Specifica |
| Frequenza di lavoro | Radar a spazio libero in Banda W (~80 GHz). |
| Precisione di misura | Liquidi: ±2 mm | Solidi: ±4 mm. |
| Distanza massima di misura | Fino a 20 m (con antenna da 40 mm) o 30 m (con antenna da 80 mm). |
| Temperatura di processo | Da -40 °C a +80 °C. |
| Pressione di processo | Da -1 a 3 bar (da -14,5 a 43 psi). |
| Materiali a contatto (parti bagnate) | PVDF, PBT/PC. |
| Segnale e comunicazione | 2 fili (4...20 mA HART) e connettività Bluetooth®. |
| Funzioni diagnostiche e smart | Heartbeat Verification, App SmartBlue, identificazione visiva (LED). |
| Altre informazioni | Scheda tecnica completa. |
I tecnici di Endress+Hauser sono consapevoli che effettuare misurazioni di livello continue e precise all'interno delle reti fognarie non è affatto semplice:
Il sensore di livello per acque nere Micropilot FMR20B è stato progettato proprio per superare queste complessità.

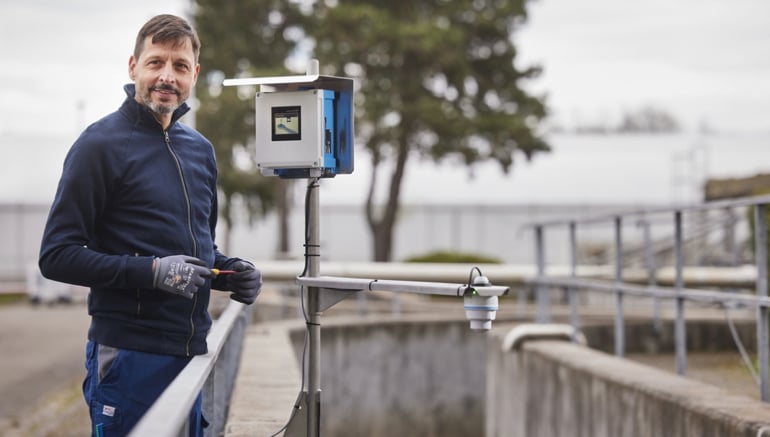

Un impianto fognario aveva necessità di ottimizzare la qualità del monitoraggio delle tubazioni e aggirare le interferenze causate dalle proprietà del tubo e dalla formazione di schiuma.

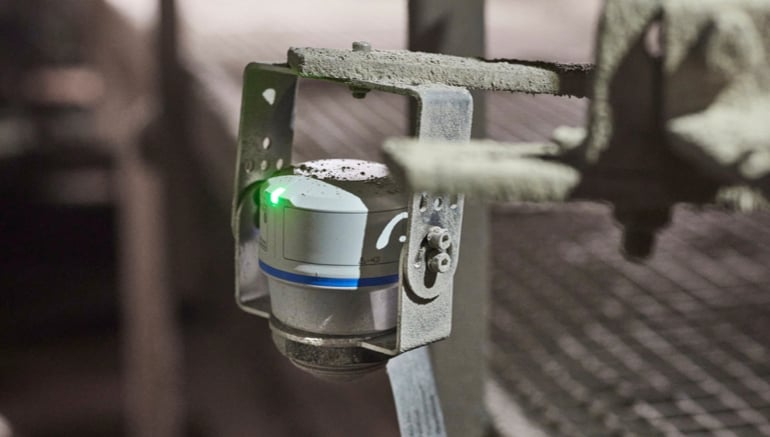

Il design compatto di FMR20B ha permesso un’installazione semplice all'interno del pozzetto fognario: dal momento che lo strumento prevede un sensore con uscita laterale del cavo e un’apposita staffa, è possibile installarlo a soffitto.
Per sopperire al problema del rischio di allagamenti della rete fognaria, lo strumento è stato equipaggiato con un tubo di protezione dalle inondazioni, che impedisce l’interruzione del segnale anche in condizioni estreme.
In ultimo, la sicurezza: integrando un'interfaccia Bluetooth, oggi gli operatori possono accedere allo strumento da remoto per effettuare:
la messa in servizio;
test funzionali;
verifiche di diagnostica.
Misurare il livello in un impianto di gestione delle acque nere è un’operazione complicata, ma qualsiasi problematica, dalla formazione di schiuma agli spazi ristretti, può essere risolta utilizzando il sensore radar Micropilot FMR20B.
