Precisione, sicurezza, affidabilità: queste sono le caratteristiche principali richieste ai misuratori di livello.
Ecco perché Endress+Hauser, leader di mercato mondiale nella strumentazione per la misura di livello, da decine di anni sviluppa i suoi prodotti in modo che rispondano nel modo migliore alle necessità pratiche. Dal 1998 sono state installate nel mondo, in punti strategici dei processi, oltre duecentoventimila misuratori di livello radar a onde guidate, a testimonianza della competenza dell’impresa.
Casi di successo dal mondo della misura di livello: clicca il bottone qui sotto per leggerli!

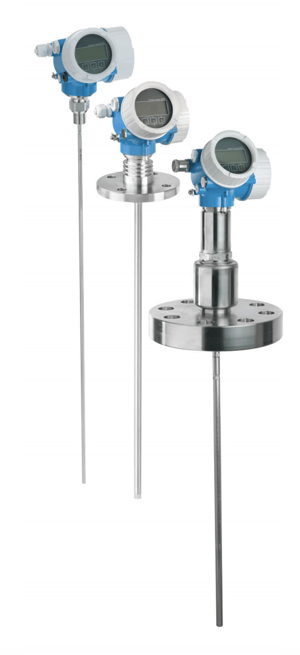

La nuova famiglia Levelflex apre un altro capitolo della storia di successo dei radar ad onde guidate. La famiglia comprende otto versioni - dal prodotto standard per semplici applicazioni a versioni altamente performanti per applicazioni con elevate pressioni e temperature proibitive, fino alla complessa misura di interfase o applicazioni in gas e vapore. In questo articolo approfondiamo il Levelflex FMP51: “tuttofare” per la misura di livello in liquidi. Ecco cosa c’è da sapere su questo strumento!
Indice:
- Caso studio: Levelflex FMP51 per la misura di livello di ammoniaca (NH3e)
- Levelflex FMP51: il principio di misura
- Levelflex FMP51: come scegliere la sonda di livello più adeguata
- Levelflex FMP51: quali liquidi è possibile misurare
Il cliente è uno dei maggiori fornitori di ammoniaca (NH3), che viene trasportata con una nave su un fiume (a sud del Vietnam) per le aziende di fertilizzanti.
Il compito dell’applicazione, dunque, è misurare il livello dell’ammoniaca su una nave.
Sfide applicative
- Realizzare lunghi campi di misura con un cavo coassiale (da 7 a 10m);
- Supporto meccanico aggiuntivo per fissare la sonda coassiale nel serbatoio;
- Il tasso di diffusione dell'ammoniaca è molto grande.
Soluzione adottata
Levelflex FMP51 con sonda coassiale fino a 10m (TSP): dispositivo premium per la misura di livello e interfase nei liquidi. Le sonde coassiali possono misurare la maggior parte dei gas liquefatti, a partire da una costante dielettrica di 1,4. Inoltre, le condizioni di installazione, come ugelli, raccordi interni del serbatoio etc.,
non hanno alcun effetto sulla misurazione quando si usa una sonda coassiale.
Risultati raggiunti
L’applicazione coassiale Levelflex FMP51 funziona correttamente. Il cliente è molto soddisfatto: la misura dell’ammoniaca avviene in modo affidabile, la costruzione meccanica è ottima.
Ecco tutti i dettagli della sonda di livello Levelflex FMP51.
Come il cugino Levelflex FMP57, livello radar a onda guidata per solidi, l’FMP51 utilizza un sistema di misura “downward-looking” funzionante in base al principio del ToF (Time of Flight).
La costante dielettrica (DC) del fluido esercita un effetto diretto sul grado di riflessione degli impulsi ad alta frequenza. Con alti valori DC, come con acqua o ammoniaca, si ha una forte riflessione dell'impulso, mentre con bassi valori, come con gli idrocarburi, si deve prevedere una debole riflessione dell’impulso.
In genere, si consiglia di utilizzare sonde ad asta o sonde coassiali per i liquidi.
Le sonde a fune sono utilizzate nei liquidi per campi di misura > 10 m (33 ft) e con una distanza dalla soletta ridotta, che non consente l'installazione di sonde rigide.
Per le misure di interfase in tubi bypass/tubi di calma, la soluzione ideale è rappresentata da sonde coassiali o sonde ad asta.
Le sonde coassiali sono adatte a liquidi con viscosità fino a circa 500 cst e, a partire da una costante dielettrica pari a 1,4, possono misurare la maggior parte dei gas liquefatti. Inoltre, utilizzando una sonda coassiale, le condizioni di installazione, come i tronchetti, gli elementi interni dei serbatoi etc., non hanno alcun effetto sulla misura.
Le sonde coassiali offrono la massima sicurezza in termini di compatibilità elettromagnetica quando utilizzate all'interno di serbatoi in plastica.

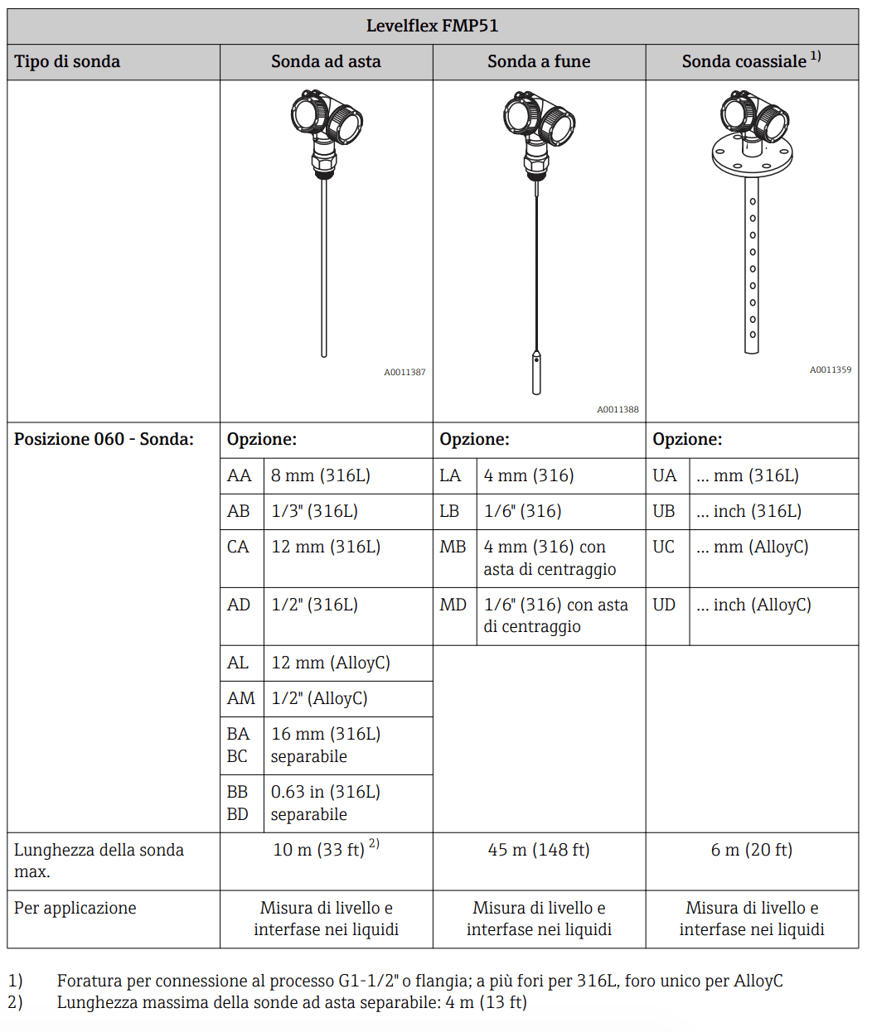

Quale sonda scegliere, dunque? Ecco una pratica tabella riassuntiva:

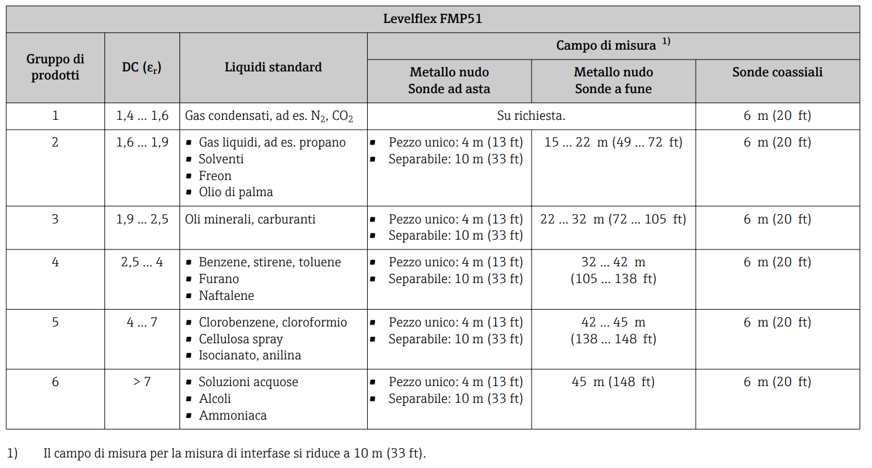

Nella tabella che segue sono descritti i vari tipi di prodotto e i relativi campi di misura a seconda della tipologia:
È necessario tenere a mente che il campo di misura massimo può ridursi a causa dei depositi, soprattutto di prodotti umidi, e che a causa dell'elevata velocità di diffusione dell'ammoniaca, per le misure in questi fluidi si consiglia un raccordo a tenuta di gas.
FMP51 risolve qualsiasi applicazione tipica in modo affidabile, dalla misura di livello standard fino alla misura di interfase: neppure alte temperature e pressioni elevate, presentano alcun problema. La sonda ad asta è particolarmente indicata per sostituire i tradizionali metodi di misura di livello in liquidi, quali gorgogliatori e galleggianti. La versione coassiale consente una misura affidabile anche in condizioni di installazione in spazi ristretti o quando ostacoli eventualmente presenti nel serbatoio possono creare interferenze.
In conclusione, Levelflex FMP51 è lo strumento ideale per la misura di livello nei liquidi, anche in condizioni di processo estreme come alta temperatura e pressione elevata. Questo prodotto di Endress+Hauser garantisce la massima sicurezza anche in caso di superficie agitata, presenza di schiuma o quando elementi interni del serbatoio interferiscono con le misure. Variazioni del prodotto, presenza di gas o vapore non influenzano la misura.
